DVD/VHS-рекордер BBK DW9937S
Домашняя аудио- и видеоаппаратура и персональные
компьютеры в борьбе за место под солнцем все чаще
заимствуют у соперников компоненты и архитектурные
особенности (первые) и методы взаимодействия с
пользователем (вторые), становясь более универсальными
(опять же первые) и дружественными к пользователю
(вторые). Так чипсет современного DVD-рекордера
обязательно содержит универсальный мультимедийный
процессор и набор стандартных интерфейсов (IDE,
IEEE1394, USB, S/PDIF и аналоговые входы-выходы), что
позволяет выпускать различные мультимедийные комбайны,
затратив минимум средств на разработку. Например, почему
бы ни скрестить DVD-рекордер и VHS-магнитофон? Будучи не
слишком прогрессивной, идея, тем не менее, оказалась
плодотворной – на Российском рынке подобные
комбо-устройства пользуются неплохим спросом. Видимо,
переходный период от VHS к DVD у нас еще продолжается.
Технические характеристики
Запись на |
VHS (PAL), DVD+RW, DVD+R |
Видеовыходы |
Композитный |
+ |
S-Video |
+ |
SCART |
-композитный |
+ |
-S-Video |
нет |
-RGBS |
+ |
Компонентный |
+ |
Транскодер NTSC-PAL |
+
(полный, двунаправленный, вкл. пользователем) |
Видео ЦАП |
27
МГц/11 бит |
Видеовходы |
Композитный |
+
(2 шт.: фронтальный и тыловой) |
S-Video |
+
(2 шт.: фронтальный и тыловой) |
SCART |
-композитный |
+ |
-S-Video |
нет |
-RGBS |
+ |
цифровой DV (i.LINK / IEEE1394) |
+
(фронтальный) |
Аудиовыходы |
Аналоговый стереовыход |
+
(2 шт.: RCA + SCART) |
Многоканальный аналоговый |
5.1 |
Электрический цифровой |
+ |
Оптический цифровой |
+ |
Встроенный декодер DD/DTS |
+/+ |
Аудио ЦАП |
192 кГц/24 бит |
Аудиовходы |
Аналоговый стереовход |
+
(3 шт.: 2x2 RCA + SCART) |
ТВ-тюнер |
SECAM/PAL, антенный коаксиальный (75 Ом) вход и
выход |
Размеры, ШxВxГ (мм) |
430х90х380 |
Вес (кг) |
6,9 |
Цена (на момент написания статьи) |
$340 |
Ссылка на сайт производителя |
www.bbk.ru |
Снаружи

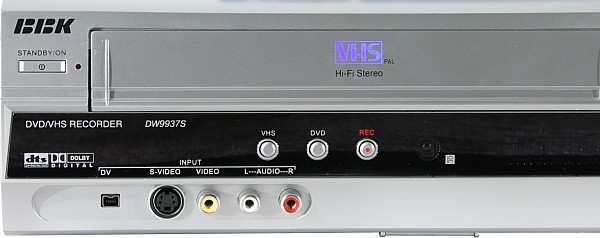

Передняя панель рекордера имеет традиционную для
аппаратов от BBK зеркальную полупрозрачную вставку.
Практически в ее центре находится некрупный дисплей.
Яркость дисплея, в общем-то, оптимальная, а вот
светодиоды, подсвечивающие текущий режим чересчур яркие.
Фронтальные входы расположены в левой нижней части передней
панели, крышечки, прикрывающей их, нет, но выглядит все
довольно аккуратно.
Пульт ДУ особой эргономичностью не отличается.
С одной стороны из рук не выскальзывает, с другой –
добираться до некоторых кнопок неудобно. Большие и яркие
(может слишком яркие) кнопки с контрастными обозначениями
соседствуют с мелкими, подписи к которым выполнены
светло-серым цветом и с трудом читаются на темно-сером фоне.
Катастрофически не хватает удобных кнопок-качалок. В общем,
есть над чем поработать.

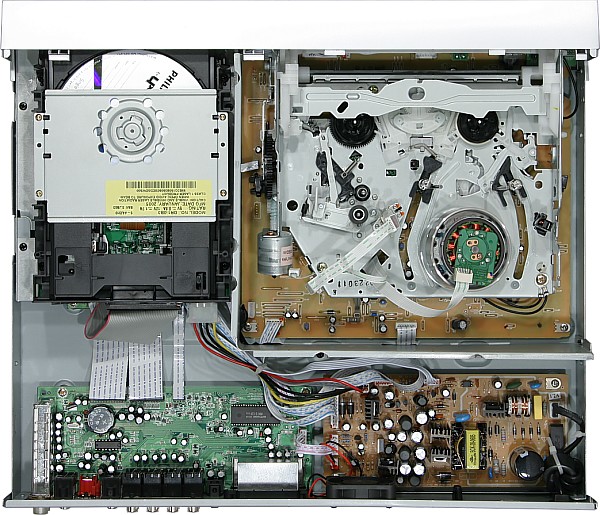

Внутри
Все три DVD-рекордера от BBK (DW9916S,
9915S),
которые мы тестировали, имеют практически одинаковую
электронную начинку. На главной плате данного рекордера так
и написано: DW9916, только ревизия другая, ну и приводу
пришлось подвинуться, чтобы освободить пространство для
VHS-части.
На главной плате под радиатором с прослойкой термопасты
находится высокоинтегрированный чип
DMN-8602 от LSI Logic, отвечающий за
MPEG-кодирование-декодирование, DV-ввод и т.д.
АудиоЦАП внешний, используются чип
CS4360 (24 бит, 192 кГц, -90 дБ THD+N) от Cirrus Logic.
ВидеоЦАП интегрирован в DMN-8602. Аналоговый аудиосигнал
переводится в цифровой вид двухканальным аудиоАЦП
CS5333 (24-бит, 96 кГц, -88 дБ THD+N). Низкочастотный
видеосигнал отделяется от несущей с помощью небольшой
РЧ-сборки (JS-6B2F, Xuguang
Tech Co Ltd),
а дальнейшее его (и аналоговых видеосигналов с других
входов) декодирование и преобразование в цифровой вид
осуществляется чипом
TVP5146PFP (мультиформатный PAL/NTSC/SECAM, 10-битный
декодер).
Монтаж очень аккуратный, все разъемы зафиксированы
капельками клея.
DVD-привод – обычный, компьютерный, марки BenQ, со слегка
измененной "мордой" и лишенный металлического кожуха.
Теплый воздух из рекордера выдувает вентилятор,
расположенный на задней панели.
Локализация
Русский есть язык везде: в подробном и грамотном
руководстве пользователя (можно скачать с сайта компании), в
экранном меню (шрифт крупный, надписи читаются хорошо), в
названиях файлов и папок, в субтитрах к MPEG-4-файлам и даже
в тегах MP3-файлов.
Функциональность
DVD-плеер
Результаты тестов на совместимость
Проигрывание MP3 |
+ |
мин. битрейт (кбит/с) |
8* |
макс. битрейт (кбит/с) |
320 |
мин. частота (кГц) |
16* |
макс. частота (кГц) |
48 |
VBR |
+ |
Проигрывание WMA v2/7/8/9 |
+/+/+/+ |
Просмотр JPG |
+ |
Проигрывание MPEG-4 DivX 3.11/DivX 4/DivX 5/XviD |
+/+/+/+ |
Проигрывание DVD-Audio |
нет |
Проигрывание SACD |
нет |
Проигрывание VCD/SVCD |
+/+ |
Поддержка мультисессионных дисков |
+ |
Поддержка Mixed Mode CD |
+
(только данные) |
Поддержка CD Extra |
+
(только данные) |
* Зависит от соотношения битрейт / частота |
Формат данных |
Тип носителя |
CD-ROM/ CD-R/ CD-RW |
DVD-ROM/ DVD-R/ DVD-RW/ DVD+R/ DVD+RW |
JPG |
+ |
+ |
MP3 |
+ |
+ |
MPEG-4 |
+ |
+ |
DVD-Video |
N/A* |
+ |
* N/A – неприменимо. |
При проигрывании видеодисков (DVD, VCD и SVCD) доступен
стандартный набор функций – смена режимов, управление
проигрыванием и т.д. – никаких фирменный "фичей" нет.
Содержимое дисков с данными рекордер отображает в окне с
двумя списками: в левом – папки и файлы в текущем каталоге,
в правом – список воспроизведения.
Если в проигрываемом MP3-файле прописаны тэги ID3 v.2, то
в нижней части окна отображается соответствующий текст,
отображаемые поля тэгов меняются по циклу. Перемещаться по
диску с файлами можно независимо от проигрывания; в случае
проигрывания музыкальных файлов работает быстрая перемотка и
переход по тайм-коду; минимальная пауза между mp3-треками
составляет примерно 1 сек; можно одновременно смотреть
JPG-картинки и слушать музыку (сначала запускается музыка,
потом – слайд-шоу). По умолчанию рекордер проигрывает файлы
только из текущей папки, автоматически переходить в
следующую он не умеет. В некоторых моделях BBK была заветная
кнопка, сливающая все содержимое диска в один список
проигрывания, в данном случае такой лазейки мы не нашли.
Рекордер отличает хороший набор функций, доступных при
проигрывании MPEG-4-файлов: есть быстрая перемотка, переход
по тайм-коду, переключение звуковой дорожки и, самое
главное, наконец-то можно выбирать внешний файл с текстовыми
субтитрами.
Результаты тестирования с помощью диска
DivXTestCD
Кодек DivX3 |
Мультиплексированные файлы |
Поддержка разрешений |
fast3k OK |
avimux+ac3 OK |
480x204 OK |
fast3k-DivXTon OK |
avimux+cbr OK |
496x208 OK |
fast6k OK |
avimux+vbr OK |
512x220 OK |
low3k OK |
nandub+ac3 OK |
528x220 OK |
low3k-DivXTon OK |
nandub+cbr OK |
544x236 OK |
low6k-320 подтормаживает, звук прерывается |
nandub+vbr OK |
560x236 OK |
low15k OK |
vdub+ac3 OK |
576x248 OK |
Кодек XviD |
vdub+cbr OK |
592x248 OK |
1k-bf OK |
vdub+vbr OK |
608x260 OK |
1k-gmc нет |
Одно- и двухдорожечные файлы |
624x260 OK |
1k-qpel нет |
1xAC3-448 OK |
640x272 OK |
2pass3k OK |
1xCBR-MP3 OK |
656x276 OK |
2pass15k OK |
1xVBR+1xAC3 OK |
672x288 OK |
6k-320 звук прерывается |
1xVBR-MP3 OK |
688x288 OK |
6k-gmc-bf-320 нет |
2xAC3-448 OK |
704x296 OK |
Кодек DivX5 |
2xCBR-MP3 OK |
720x308 OK |
1k-bf OK |
2xVBR-MP3 OK |
|
1k-gmc OK |
|
|
1k-qpel нет |
|
|
2pass3k OK |
|
|
2pass15k OK |
|
|
6k-320 звук прерывается |
|
|
6k-gmc-bf-320 звук прерывается |
|
|
Как видно из таблицы, некоторые разновидности
MPEG-4-файлов рекордер не воспроизводит, впрочем, об этом
честно предупреждают в руководстве. К счастью, все покупные
DivX-CD, которые мы скармливали рекордеру, он воспроизвел
без проблем.
Тестирование видеотракта
Яркостная четкость (ТВЛ) |
Композитный |
540 |
Очень хорошо |
S-Video |
540 |
Очень хорошо |
компонентный |
более 540 |
Отлично |
Цветовая четкость (ТВЛ) |
Композитный |
120 |
Отлично |
S-Video |
130 |
Отлично |
компонентный |
более 270 |
Отлично |
Качество картинки очень хорошее, придраться можно только
к упрощенному алгоритму деинтерлейсинга в прогрессивном
режиме: только неподвижные объекты выводятся с удвоенной
вертикальной четкостью.
Тестирование звукового тракта программой RightMark Audio
Analyzer 5.4
Тестируемая цепь: CD-DA-диск, 16 бит 44
кГц, стерео, аналоговый выход => линейный вход E-MU 1820
Режим работы: 16 бит 44 кГц
Неравномерность АЧХ (от 40 Гц до 15 кГц),
дБ: |
+0.05, -0.41 |
Хорошо |
Уровень шума, дБ (А): |
-94.4 |
Очень хорошо |
Динамический диапазон, дБ (А): |
94.3 |
Очень хорошо |
Гармонические искажения, %: |
0.033 |
Хорошо |
Интермодуляционные искажения + шум, %: |
0.043 |
Хорошо |
Взаимопроникновение каналов, дБ: |
-94.5 |
Отлично |
Интермодуляции на 10 кГц, %: |
0.384 |
Средне |
Общая оценка: Очень хорошо (Подробный
отчёт).
При воспроизведении дисков CD-DA цифровой аудиовыход
передает данные бит-в-бит, без передискретизации и
искажений, поэтому результаты его тестирования программой
RMAA мы не приводим. С аналоговым выходом все обстоит не так
радужно: при общей оценке "Очень хорошо" уровень
интермодуляционные искажения довольно высок.
Рекордер не позволяет тонко настроить работу декодера
многоканального звука – его можно только включить.
Приятные мелочи: декодируется DTS-звук, уровень выходного
сигнала меняется кнопками пульта, там же на пульте есть
кнопка MUTE, выключающая звук вообще.
ТВ-тюнер
При автоматическом поиске ТВ-тюнер аппарата довольно
быстро (примерно за 1,5 мин) находит в эфире все станции
(при небольшом количестве станций в нем). Тюнер декодирует
стереозвук в формате NICAM.
Качество изображения и чувствительность тюнера хорошие.
Однако, ТВ-картинка рекордера чуть менее четкая и
значительно темнее, чем у стационарного телевизора JVC.
При длительных перерывах в энергоснабжении рекордер
сохраняет установки и список каналов, а таймер не
сбрасывается.

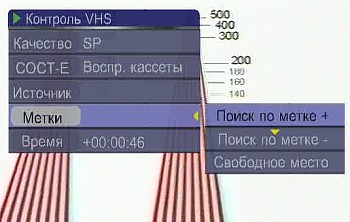

VHS-магнитофон
4 видео- и 2 аудиоголовки определяют хорошее качество
звука и изображения при проигрывании и записи VHS-кассет.
Есть двухскоростная быстрая перемотка (вторая скорость без
изображения), переход к нулевому тайм-коду, поиск фрагмента
с использованием индексных меток и быстрый переход к пустому
месту на кассете.
Записывать на видеокассету можно в режиме
пишу-то-что-вижу, нажимая в нужный момент на кнопку на
кнопку REC, или по расписанию. Режим
LP позволит записать примерно в 2 раза
больше, чем SP, за счет некоторого снижения
качества. При записи с DVD на VHS навигация по диску DVD не
работает, т.е., например, для выбора нужных фрагментов
придется каждый раз останавливать запись или заранее
составить список воспроизведения. Включив транскодер из NTSC
в PAL, можно без проблем записать на кассету
видеоизображение с DVD системы NTSC. Впрочем, рекордер сам
предупреждает о необходимости включения транскодера – мог бы
проявить большую самостоятельность и выполнять необходимое
преобразование автоматически.
DVD-рекордер
В этом качестве BBK DW9937S принципиально не отличается
от уже побывавших у нас на тестировании DVD-рекодеров этой
марки. Вкратце напомним: запись осуществляется на диски
DVD+R и DVD+RW в четырех режимах качества, запись начинается
при нажатии на кнопку REC или по
расписанию. Содержимое полученных дисков можно ограниченно
редактировать: изменить название разделов, выбрать другую
картинку-миниатюру из кадров раздела для отображения в меню
полученного диска, поделить раздел на главы (есть режим
автоматической разметки с заданным интервалом), спрятать
главу, поделить раздел на два раздела (только для DVD+RW),
поменять название диска.
Качество |
Примерное время записи на диск 4,7 Гбайт,
мин |
Средний битрейт видеопотока записанных
фрагментов, кбит/с |
Битрейт аудиопотока, кбит/с |
Разрешение |
HQ |
60 |
9001 |
384 |
720x576 |
SP |
120 |
4380 |
256 |
720x576 |
EP |
240 |
2131 |
256 |
352x576 |
SPL |
360 |
1380 |
192 |
352x576 |
Качество записи можно оценить по приведенным ниже
фрагментам, для сравнения также приведены фрагменты из
записей, полученных на рекордере Panasonic DMR-E65EE.
Panasonic DMR-E65EE XP 8 Мбит/c и SP 4 Мбит/c
BBK DW9937S HQ 8 Мбит/c и SP 4 Мбит/c
Запись велась по S-Video-интерфейсу, источником
видеосигнала служил DVD-плеер. Миниатюры ссылаются на
полные кадры.
BBK DW9937S EP 2 Мбит/c и SPL 1,2 Мбит/c
Запись в режиме HQ c VHS-кассеты, сделанная на BBK
DW9937S
Верхние записи сделаны по S-Video-интерфейсу
рекордером BBK DW9937S, источником видеосигнала служил
DVD-плеер. Запись оригинала на VHS произведена в режиме
копирование DVD на VHS рекордером BBK DW9937S. Миниатюры
ссылаются на полные кадры.
Рекордер BBK DW9937S при прочих равных условиях кодирует
хуже, чем Panasonic DMR-E65EE. Впрочем, разница в качестве
становится заметной только при внимательном просмотре на
устройствах отображения с большим экраном, например, на
проекторе. В режиме EP качество картинки
сопоставимо с VHS-записью, у последней очень низкая цветовая
четкость, зато артефактов MPEG-компрессии нет. В режиме
SPL качество совсем плохое, данный режим
можно использовать только в исключительных случаях,
например, для записи "говорящих голов", когда важнее звук, а
не изображение.
Выводы
DVD/VHS-рекордер BBK DW9937S является логичным
продолжением линейки рекордеров от BBK. Помимо специфичного
дизайна, который нравится далеко не всем, и относительно
низкой цены, одобряемой практически всеми, можно отметить
следующие достоинства и недостатки:
Достоинства:
-
Полная русификация (русифицированное экранное меню,
кириллица в MP3-тэгах, названиях файлов и папок и в
DivX-субтитрах, плюс грамотное руководство на русском
языке)
-
Хорошее качество изображения при проигрывании DVD
-
Можно выбирать внешний файл с текстовыми субтитрами при
просмотре MPEG-4
Недостатки:
-
Не самое высокое качество записи
-
Нет режима проигрывания всех файлов mp3 (wma),
содержащихся на диске
|
